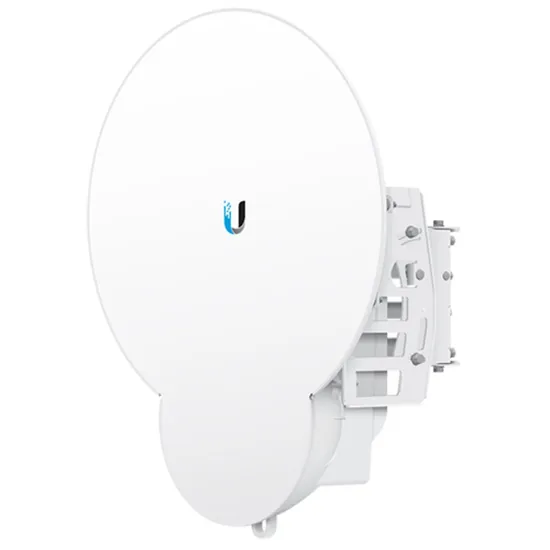

24 GHz Full Duplex Point-to-Point 2 Gbps Radio
AF-24HD 24 GHz frequencies 24.05 - 24.25 GHz

Modelos: AF24HD
Caracterizando nosso INVICTUS silício personalizada para 2+ milhões de processamento de pacotes por segundo, o airFiber ® 24HD é ideal para o exterior, PtP ponte e aplicações de backhaul exigindo o máximo de desempenho.

Desempenho Revolucionário
Apresentando-banda não licenciada melhor eficiência espectral do mundo em 15,9 bps / Hz, o airFiber ® 24 HD suporta as taxas de modulação densas, até 256QAM, que são necessários para altas taxas de dados, até 2 Gbps.

Baixa latência portador Backhaul
O airFiber ® 24 HD suporta FDD (Frequency Division Duplex) em modo full-duplex para 0,2 milissegundo de latência, resultando em maior eficiência para backhauls rede carrier-class.
24 GHz Unlicensed Banda
O airFiber ® 24 HD opera em todo o mundo na freqüências de 24 GHz. freqüências não licenciada. Os usuários podem implantar airFiber ® 24HD quase em qualquer lugar que escolher (sujeito à legislação local).

Operating Frequency 24.05 – 24.25 GHz
Dimensions 593 x 768 x 370 mm (23.35 x 30.24 x 14.57")
Weight 17.3 kg (38.14 lb) Mount Included
Max. Power Consumption 50 W
Power Supply 50V, 1.2A PoE GigE Adapter (Included)
Power Method Passive Power over Ethernet (42-58VDC)
Certifications CE, FCC, IC
Wind Loading 770 N @ 200 km/hr (170 lbf @ 125 mph)
Wind Survivability 200 km/hr (125 mph)
Mounting Pole Mount Kit (Included)
Operating Temperature -40 to 55° C (-40 to 131° F)
LEDs (8) Status LEDs:
Data Port Speed
Data Port Link/Activity
Configuration Port Speed
Configuration Port Link/Activity
GPS Synchronization
Modulation Mode
Master/Slave
RF Status
(1) Two-Digit LED Display Calibrated in dBm
Interface
Data Port (1) 10/100/1000 Ethernet Port
Configuration Port (1) 10/100 Ethernet Port
Auxiliary Port (1) RJ-12, Alignment Tone Port
System
Maximum Throughput 2 Gbps
Maximum Range 20+ km
Packets per Second > 1 Million
Encryption 128-Bit AES
Uplink/Downlink Ratio 50% Fixed
GPS GPS Clock Synchronization
Transceiver
EIRP ~33 dBm (FCC/IC), ~20 dBm (CE)
Frequency Accuracy ±2.5 ppm without GPS Synchronization
±0.2 ppm with GPS Synchronization
Channel Bandwidth 100 MHz
Operating Channels 24.1 GHz, 24.2 GHz
Modulation 256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
QPSK SISO
¼x QPSK SISO
Integrated Split Antenna
TX Gain 33 dBi
RX Gain 40 dBi
Beamwidth < 3.5°
Front-to-Back Ratio 70 dB
Polarity Dual-Slant Polarization
Cross-Polarity Isolation > 28 dB

Tamanho da embalagem 48x78x69cm
