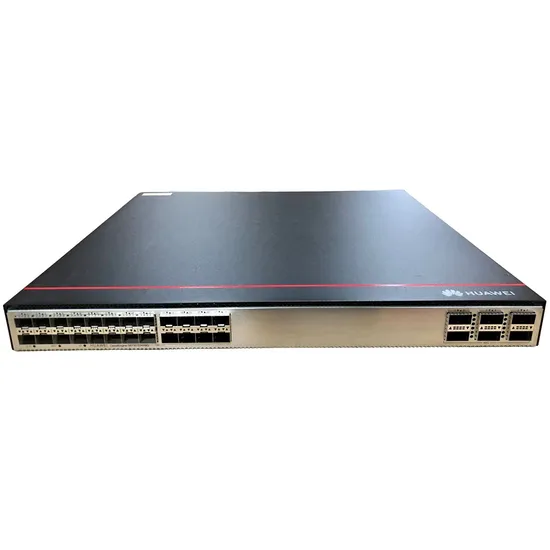

HUAWEI SWITCH 24P S6730-S24X6Q-DC 6X40G 24X10GE SFP+


Portas: 24 x 10GE SFP+ | 6 x 40GE QSFP+
Porta PoE: Não
Porta SPF: SFP +
Camada: Camada 3
Empilhável: Sim
Gerenciável: Não

Descrição do produto
Os switches completos da série Huawei CloudEngine S6730-S fornecem portas de downlink 10 GE e portas de uplink 40 GE. Eles podem ser usados para fornecer acesso de alta velocidade ao acesso Wi-Fi 6 AP e 10 Gbit / s a servidores de alta densidade ou para funcionar como comutadores de núcleo / agregação em uma rede do campus para fornecer uma velocidade de 40 Gbit / s. Com a virtualização baseada em VXLAN, políticas de segurança abrangentes e vários recursos de QoS, o CloudEngine S6730-S pode ajudá-lo a criar redes de data center e campus escaláveis, confiáveis e seguras.

Vinte e quatro portas 10GE SFP +
Módulos e cabos aplicáveis:
módulo óptico GE
módulo óptico GE-CWDM
módulo óptico GE-DWDM
módulo de cobre GE
módulo óptico 10GE SFP +
(OSXD22N00 não suportado)
módulo óptico 10GE-CWDM
módulo óptico 10GE-DWDM
SFP + 1 m, 3 m, 5 me 10 m
cabos de cobre de alta velocidade
cabos SFP + AOC de 3 e 10 m
SFP + 0,5 me 1,5 m
cabos de pilha dedicados
(suportado pelas últimas 16 portas SFP + e usado apenas para o empilhamento de zeroconfiguration)

Seis portas ópticas 40GE QSFP +
Módulos e cabos aplicáveis:
módulo óptico QSFP +
1 m, 3 me 5 m QSFP + para
QSFP + cobre de alta velocidade
cabos
10 m QSFP

Parafuso terra
Slot para cartão SSD
Uma porta de console
Uma porta de gerenciamento ETH
Uma porta USB
Um botão PNP
Slot do módulo do ventilador 1
Slot 2 do módulo do ventilador
Slot do módulo do ventilador 3
Slot do módulo do ventilador 4

Slot 1 do módulo de potência
Módulo de potência aplicável:
Módulo de alimentação DC de 6,13 1000 W
(PDC1000S12-DB)


Slot 2 do módulo de potência
Módulo de potência aplicável:
Módulo de alimentação DC de 6,13 1000 W
(PDC1000S12-DB)

Descrição da porta
Porta óptica 10GE SFP +
Uma porta óptica Ethernet 10GE SFP + suporta detecção automática a 1000 Mbit / s. Ele envia e recebe dados de serviço a 1000 Mbit / s ou 10 Gbit / s.
Atributo Descrição
Tipo de conector: LC / PC
Atributos da porta óptica: dependa do módulo óptico usado
Conformidade com os padrões: IEEE802.3ae
Modo de trabalho: detecção automática GE / 10GE

Porta óptica 40GE QSFP +
Uma porta óptica 40GE QSFP + envia e recebe tráfego de serviço a 40 Gbit / s.


Atributo Descrição
Conector: tipo MPO / LC
Atributos da porta óptica: dependa do módulo óptico usado
Conformidade com os padrões: IEEE802.3ba

Porta do console
A porta do console está conectada a um console para configuração no local. A porta deve usar um cabo do console. A porta do console é usada quando um switch é ligado


Atributos de uma porta do console
Atributo Descrição
Tipo de conector: RJ45
Conformidade com os padrões: RS-232
Modo de trabalho: Receptor / Transmissor Assíncrono Universal Duplex (UART)
Taxa de transmissão: 9600 bits / s, 19200 bits / s, 38400 bits / s, 57600 bits / s ou 115200 bits / s
Valor padrão: 9600 bit / s

Porta de gerenciamento ETH
Você pode conectar um comutador a um terminal de configuração ou estação de trabalho de gerenciamento de rede através da porta de gerenciamento ETH para configurar o comutador local ou remotamente. A porta deve usar um cabo Ethernet. Você pode optar por baixar o pacote de software através da porta de gerenciamento ETH no menu BootLoad. A transferência de arquivos através da porta de gerenciamento ETH é mais rápida que a transferência através do
porta do console.

Atributos de uma porta de gerenciamento ETH

Atributo Descrição
Tipo de conector: RJ45
Conformidade com os padrões: IEEE802.3
Modo de trabalho: detecção automática de 10/100 Mbit / s
Distância máxima de transmissão: 100 m

porta USB
A porta USB pode ter uma unidade flash USB conectada para atualizar o switch ou transferir arquivos de configuração ou outros arquivos. A porta USB pode conectar-se apenas a uma unidade flash USB compatível com USB 2.0.

Configuração da fonte de alimentação
O S6730S-S24X6Q-DC pode usar um único módulo de energia ou módulos de energia duplos

***NOTA: para redundância de energia 1 + 1. Os módulos de alimentação AC e DC conectáveis podem ser usados juntos no mesmo comutador.

Dissipação de calor
O S6730S-S24X6Q-DC usa módulos de ventilador conectáveis para resfriamento a ar forçado. O ar flui pela parte frontal e sai pelo painel traseiro. Os módulos de ventiladores suportam backup 3 + 1.

Especificações técnicas

Memória (RAM) 4 GB
Flash 2 GB no total. Para visualizar o tamanho da memória flash disponível, execute o comando display version.

Tempo médio entre falhas (MTBF): 62,27 anos

Tempo médio para reparo (MTTR): 2 horas

Disponibilidade> 0.99999

Proteção contra sobretensão na porta de serviço N / A

Proteção contra sobretensão da fonte de alimentação:
Usando módulos de energia DC: ± 2 kV no modo diferencial, ± 4 kV no modo comum

Dimensões (A x L x P)
Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm

Dimensões máximas (a profundidade é a distância das portas no painel frontal à alça no painel traseiro): 43,6 mm x 442,0 mm x 446,0 mm

Peso (com embalagem) 9,84 kg

Portas de pilha
portas 10GE SFP + (no máximo 16 portas físicas)
portas 40GE QSFP + (no máximo 6 portas físicas)

RTC suportado
RPS Não suportado
PoE Não suportado

Faixa de tensão nominal
Entrada DC de alta tensão: 240 V DC
Entrada DC: -48 V DC a -60 V DC


Faixa máxima de tensão
Entrada DC de alta tensão: 190 V DC a 290 V DC
Entrada DC: -38,4 V DC a -72 V DC

Consumo máximo de energia
(100% de rendimento, velocidade total dos ventiladores) 249 W

Consumo típico de energia (30% do tráfego
testado de acordo com o padrão ATIS)
135 W

Temperatura de operação: -5 ° C a + 45 ° C (23 ° F a 113 ° F) a uma altitude de 0-1800 m
(0-5906 pés)

Temperatura de armazenamento -40 ° C a + 70 ° C (-40 ° F a + 158 ° F)

Ruído sob temperatura normal (27 ° C, som
potência) <65 dB (A)

Umidade relativa de 5% a 95%, sem condensação

Altitude de operação 0-5000 m (0-16404 pés)


Certificação
Certificação EMC
Certificação de segurança
Certificação de fabricação
