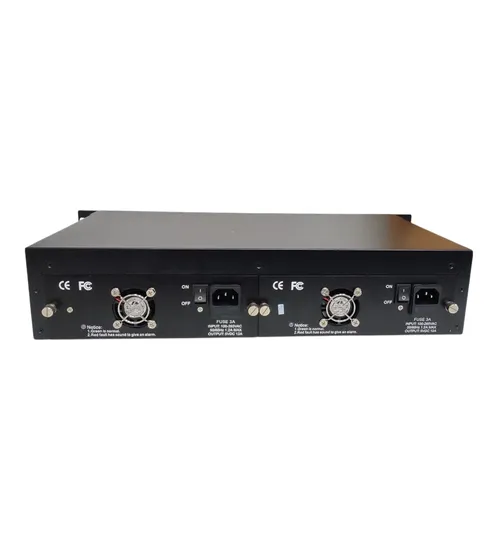

Conversor de Vídeo Centralizado 16-slot 2U Chassis
HL-2U16-2A

O chassi 2U pode acomodar uma combinação de até 16 módulos de vídeo de 1-2 canais e módulos de opções de vídeo de 1-2 canais. O chassi emprega um design de fonte de alimentação comutada de 110/220 VAC (SMPS), que reduz a possibilidade de uma única falha de módulo causar um desligamento ou uma falha grave de outros módulos no chassi. A alta confiabilidade e estabilidade garantem que, se um módulo for desligado, a operação dos outros módulos permanecerá intacta. Um ou dois ventiladores de resfriamento de ar são instalados internamente para fortalecer ainda mais o desempenho superior do sistema e eliminar a necessidade de manutenção periódica. As informações de status podem ser lidas por meio dos indicadores LED nos módulos instalados. Todos os módulos instalados no chassi podem ser trocados a quente, o que torna desnecessário desligar o chassi ao substituir os módulos.
Fonte de alimentação Entrada de alimentação: AC 100 V ~ 260 V
Alimentação: DC5V

Dimensões (mm) L423 x W230 x H90

Instalação

1. Ao desembalar a embalagem deste produto, verifique os dispositivos com a lista de embalagem.

2. Instale o chassi de 16 slots em um gabinete padrão de 19" e fixe-o.

3. Insira o módulo conversor de vídeo nos trilhos guia do slot. Certifique-se de que o plugue de alimentação do módulo conversor de vídeo esteja inserido na porta de alimentação do chassi. Quando o módulo conversor estiver totalmente e firmemente encaixado no chassi, aperte os parafusos .Siga as etapas acima, instale todos os módulos conversores necessários no chassi e, em seguida, bloqueie todos os slots que não devem ser usados temporariamente.


4. Se o chassi tiver fonte de alimentação dupla, ligue as duas fontes de alimentação e elas funcionarão juntas. Isso estende o ciclo de vida da fonte de alimentação e pode garantir que o chassi funcione normalmente no caso de um deles quebrar.

Especificações

Slots de módulo disponíveis: 16

Módulo de conversores de vídeo adaptado: 1-2 vídeo ou 1-2 vídeo + opções

Alimentação: AC 100 V ~ 265 V

Saída de energia: DC5V

Dimensões: L423, W230, H90 mm; 19 polegadas 2U

Peso de envio: 5,4 kg.

Ambiental
Construção: Alumínio

MTBF:> 100.000 horas

Temperatura operacional: -20 ° C a + 75 ° C

Temperatura de armazenamento: -40 ° C a + 85 ° C

Umidade relativa: 0% a 95% (sem condensação)
