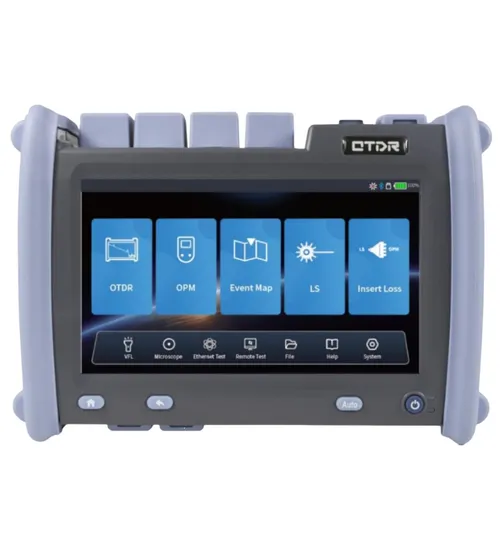

F. OTDR GLK6800-SM1 850-1300-1310-1550NM 26-28-35-33DB


Visão Geral do Produto
A série GLK6800 é um OTDR de alto desempenho com tela colorida de 7 polegadas, que facilita a operação. Integra múltiplas funções para ajudar os usuários em testes de campo e manutenção de redes ópticas. Com alcance dinâmico máximo de 45dB, permite testes eficazes mesmo através de divisores ópticos em redes PON.

É ideal para medir comprimento, perda e qualidade de conexão de fibras e cabos ópticos. É amplamente utilizado em construção de redes, manutenção de linhas, reparos emergenciais, desenvolvimento e produção de fibras ópticas, especialmente em redes troncais urbanas, redes de backbone e redes metropolitanas.

Características do Produto
- Processador quad-core com sistema Linux, operação fluida
- Tela sensível ao toque capacitiva HD de 7", resolução 1024×600
- Zona morta mínima de eventos: 1m
- Zona morta de atenuação: até 5m
- Alcance dinâmico máximo: 33dB
- Suporte a testes em divisores PON até 1:64
- Armazenamento interno 12GB
- Saída de arquivos no formato padrão SOR
- Geração de relatórios de teste e diagnóstico em PDF com um clique
- Suporte a nomes de arquivos em chinês e inglês
- Testes simultâneos em múltiplos comprimentos de onda
- Análise automática dos resultados
- Suporte a entrada em chinês e inglês
- Impressão de relatórios e processamento em lote de arquivos
- Detecção de teste online com função de alerta
- Interface homem-máquina aprimorada
- Integra: OTDR, VFL, LS, OPM, Mapa de Eventos, Teste de Perda, Identificação de Face Final, Teste Ethernet Remoto, Teste de Rede

Especificações Técnicas OTDR
- Tipos de fibra: MM
- Comprimentos de onda: 850/1300nm (MM)
- Alcance dinâmico máximo: até 26/28dB
- Faixa de teste: 100m a 420km
- Largura de pulso: 3ns a 20µs
- Precisão de alcance: ±(0,75m + intervalo de amostragem + 0,005% da distância)
- Precisão de perda: ±0,001dB
- Pontos de amostragem: =256k
- Resolução de amostragem: 0,05m a 4m
- Precisão de reflexão: 0,03dB/dB
- Formato de arquivo: SOR
- Análise de perda: método de 4 ou 5 pontos
- Classe de segurança do laser: Classe II
- Conector: FC/UPC (intercambiável SC, ST)
- Armazenamento de dados: =12GB

OPM (Medidor de Potência Óptica)
- Faixa de comprimento de onda: 800nm a 1700nm
- Faixa de teste: -50 a +26dBm / -70 a +10dBm
- Incerteza: ±5%
- Comprimentos de onda de calibração: 850/1300/1310/1490/1550/1625/1650nm
- Conector: Universal FC/SC/ST

LS (Fonte de Luz)
- Comprimento de onda: igual ao OTDR
- Potência de saída: =-5dBm
- Estabilidade: CW, ±0,5dB/15min (após 15min de aquecimento)
- Conector: FC/UPC (intercambiável SC, ST)

VFL (Localizador Visual de Falhas)
- Comprimento de onda: 650nm ±20nm
- Potência de saída: =10mW
- Modos: CW/1Hz/2Hz
- Conector: FC/UPC (intercambiável SC, ST)

Outros
- Tela: 7" sensível ao toque, resolução 1024×600
- Fonte de alimentação: Adaptador AC/DC (entrada 10019V); Bateria de lítio 7,4V, 5200mAh
- Temperatura de operação: -10°C a +50°C
- Temperatura de armazenamento: -40°C a +70°C
- Umidade relativa: 0~95% sem condensação
- Peso: 1,2kg
- Dimensões: 227mm × 160mm × 70mm
- Interfaces de dados: 2x USB-A, 1x Tipo-C, RJ45 LAN 100/1000Mbit/s
- Consumo de energia: 6W
