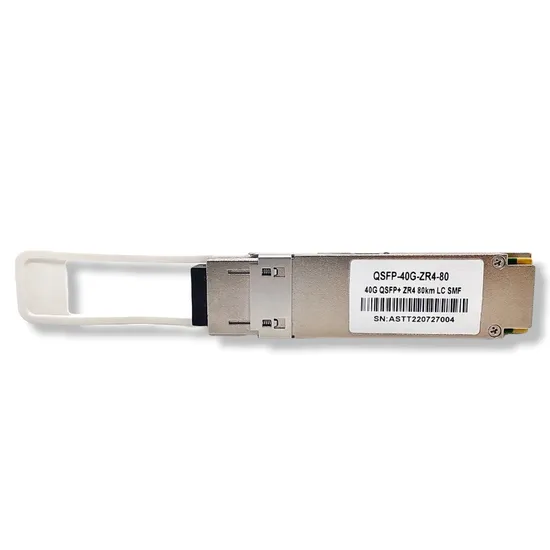

F. M QSFP+ 40G 80KM LC DUPLEX 4 CWDM SMF QSFP-40G-ZR4-80

Projetado para aplicações de comunicação óptica de 80 km. O design é compatível com 40GBASE-ER4 do padrão IEEE P802.3ba. O módulo converte 4 canais de entrada de dados elétricos de 10 Gb/s em 4 sinais ópticos CWDM e os multiplexa em um único canal para transmissão óptica de 40 Gb/s. Inversamente, no lado do receptor, o módulo desmultiplexa opticamente uma entrada de 40 Gb/s em sinais de 4 canais CWDM e os converte em dados elétricos de saída de 4 canais.
Os comprimentos de onda centrais dos 4 canais CWDM são 1295,56nm, 1300,05nm, 1304,58nm e 1309,14nm nm como membros da grade de comprimento de onda CWDM definida em ITU-T G694.2. Ele contém um conector LC duplex para a interface óptica e um conector de 38 pinos para a interface elétrica. Para minimizar a dispersão óptica no sistema de longa distância, a fibra monomodo (SMF) deve ser aplicada neste módulo.

QSFP-40G-ZR4-80 projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP Multi-Source Agreement (MSA). Ele foi projetado para atender às condições operacionais externas mais severas, incluindo temperatura, umidade e interferência EMI.

O módulo opera a partir de uma única fonte de alimentação de +3,3 V e sinais de controle global LVCMOS/LVTTL, como Módulo Presente, Reinicialização, Interrupção e Modo de Baixa Potência estão disponíveis com os módulos. Uma interface serial de 2 fios está disponível para enviar e receber sinais de controle mais complexos e obter informações de diagnóstico digital. Canais individuais podem ser endereçados e canais não utilizados podem ser desligados para máxima flexibilidade de projeto.


CARACTERISTICAS

Fator de forma: QSFP +
Categoria de tarifa: 40GB Base
Tipo de interface: ZR4
Comprimento de onda TX: 1310nm
Alcançe: 80km
Tipo de cabo: SMF
Conector: Dual-LC
DDM: Sim
